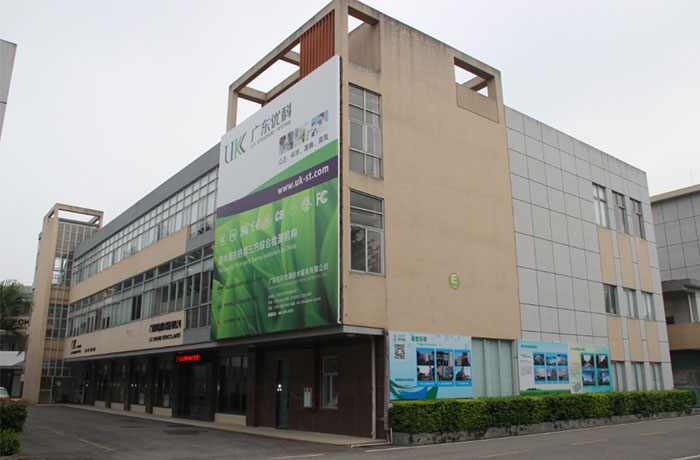

廣東優科檢測是獲得CNAS和CMA資質認可的第三方檢測機構，實驗室具備連接器插拔力測試能力和測試資質，可出具連接器插拔力測試報告。

連接器插拔力測試標準

EIA-364-13C 《國際電氣協會插拔力測試規范》

為了保證連接器適配后的可靠性和穩定性，EIA-364-13C標準規定連接器插入力不得大于額定值(確保使用者不至于很難插入適配頭)，而拔出力不得小于額定值(防止在各種復雜場合松脫或掉落，造成設備連線中斷及損壞)。

連接器插拔力測試常見試驗項目

1. 連接器單孔插拔試驗；

2. 連接器插拔壽命試驗；

3. 連接器 Normal Force 測試；

4. 連接器整排插拔試驗；

5. 連接器單Pin與塑膠保持力試驗；

6. 各種壓縮、拉伸破壞強度試驗。

常見連接器插拔力測試要求

1. USB連接器

測試條件：測試頭插拔次數≤10次，插拔速度為12.7mm/分鐘。

測試要求：拔出力≥1.0Kg，焊線后注塑成品≥0.8Kg2；連接器插入力≤3.5Kg。

2. Mini-Din連接器

測試條件：測試頭插拔次數≤10次，插拔速度為25.4mm/分鐘。

測試要求：拔出力≥1.3Kg，焊線后注塑成品≥1.0Kg2；連接器插入力≤3.5Kg。

3. S-ATA連接器

測試條件：測試頭插拔次數≤10次，插拔速度為25.4mm/分鐘。

測試要求：拔出力≥1.0Kg，插入力≤4.5Kg。

4. D-SUB系列-09P連接器

測試條件：測試頭插拔次數≤20次，插拔速度為25.4mm/分鐘。

測試要求：拔出力≥1.5Kg，插入力≤3.5Kg。

5. D-SUB系列-15P連接器

測試條件：測試頭插拔次數≤20次，插拔速度為25.4mm/分鐘。

測試要求：拔出力≥2.0Kg，插入力≤5.0Kg。

6. D-SUB系列-25P連接器

測試條件：測試頭插拔次數≤20次，插拔速度為25.4mm/分鐘。

測試要求：拔出力≥2.5Kg，插入力≤8.5Kg。

7. D-SUB系列-37P連接器

測試條件：測試頭插拔次數≤20次，插拔速度為25.4mm/分鐘。

測試要求：拔出力≥3.0Kg，插入力≤12.5Kg

8. Housing系列-02P連接器

測試要求：拔出力≥0.5Kg，插入力≤3.0Kg。

測試條件：測試頭插拔次數≤5次，插拔速度為12.7mm/分鐘。

9. Housing系列-04P連接器

測試要求：拔出力≥0.5Kg，插入力≤3.0Kg；

測試條件：測試頭插拔次數≤5次，插拔速度為12.7mm/分鐘。

10. Housing系列-06P連接器

測試要求：拔出力≥0.5Kg，插入力≤3.0Kg。

測試條件：測試頭插拔次數≤5次，插拔速度為12.7mm/分鐘。

11. Housing系列-08P連接器

測試要求：拔出力≥0.7Kg，插入力≤3.5Kg。

測試條件：測試頭插拔次數≤5次，插拔速度為12.7mm/分鐘。

12. Housing系列-10P連接器

測試要求：拔出力≥0.7Kg，插入力≤3.5Kg。

測試條件：測試頭插拔次數≤5次，插拔速度為12.7mm/分鐘。

13. Housing系列-12P連接器

測試要求：拔出力≥1.0Kg，插入力≤5.0Kg。

測試條件：測試頭插拔次數≤5次，插拔速度為12.7mm/分鐘。

14. Housing系列-14P連接器

測試要求：拔出力≥1.0Kg，插入力≤5.0Kg。

測試條件：測試頭插拔次數≤5 次，插拔速度為12.7mm/分鐘。

15. Housing系列-16P連接器

測試要求：拔出力≥1.0Kg，插入力≤5.0Kg。

測試條件：測試頭插拔次數≤5次，插拔速度為12.7mm/分鐘。

16. 187端子系列連接器

測試要求：拔出力≥1.5Kg，插入力≤6.5Kg。

測試條件：測試頭插拔次數≤5次，插拔速度為12.7mm/分鐘。

17. 250端子系列連接器

測試要求：拔出力≥2.0Kg，插入力≤8.0Kg。

測試條件：測試頭插拔次數≤5次，插拔速度為12.7mm/分鐘。

18. IDC端子系列連接器

測試要求：拔出力≥0.06g*Pin數，插入力≤6.8Kg。

測試條件：測試頭插拔次數≤10次，插拔速度為12.7mm/分鐘。

連接器插拔力測試報告辦理流程

1. 業務咨詢：申請人提供產品資料圖片及測試要求給廣東優科檢測；

2. 工程報價：根據申請人提供的資料，工程師作出評估，確定須測試的項目，并向申請方口頭報價；

3. 提供資料：申請方接受口頭報價后，填寫測試申請表和測試樣品一起提交到廣東優科檢測；

4. 支付款項：收到到申請表和樣品后向申請方發出書面報價，申請方根據書面報價安排付款；

5. 樣品測試：依照所適用的標準或客戶要求進行產品測試；

6. 出具報告：測試完成實驗室出具連接器插拔力測試報告；

7. 郵寄報告：項目結束后會郵寄出報告，結案。

以上就是關于連接器插拔力測試報告哪里可以做的介紹，如果您有端子、連接器產品需要做插拔力測試，歡迎聯系廣東優科檢測工程師！
