隨著汽車智能化、電動化的發展，車用光電器件（如LED、激光雷達、光電耦合器等）的可靠性直接關系行車安全。作為AEC-Q102認證的核心測試項目之一，板彎曲試驗（Board Flex Test）是驗證器件抗機械應力能力的關鍵環節。廣東優科檢測認證有限公司作為具備CNAS全項資質的第三方AEC-Q102認證測試機構，為您解析這項測試的核心要點與價值。

AEC-Q102板彎曲試驗服務簡介

廣東優科檢測認證提供符合AEC-Q102-002標準的板彎曲試驗服務，覆蓋LED、激光器件、光電二極管等汽車光電器件的認證需求。我們的實驗室配備高精度彎曲夾具、力傳感裝置及專業分析團隊，可模擬PCB在裝配、運輸及車輛運行中的機械應力場景，確保測試數據精準可靠。

通過“分級測試+失效分析”方案，我們幫助客戶優化測試周期與成本，助力企業快速通過AEC-Q102認證，搶占車用電子市場先機。

AEC-Q102板彎曲試驗的目的及重要性

1. 驗證機械可靠性

 PCB在焊接、振動或熱膨脹中可能發生彎曲，板彎曲試驗?zāi)M此類應力，檢測焊點、引腳及封裝結構的抗變形能力，避免斷裂、松動導致的失效。

2. 降低產品失效風險

 試驗可識別潛在問題，如焊點剝離、引腳翹曲或電氣性能下降，提前優化設計，減少后期召回與維修成本。

3. 滿足汽車行業嚴苛標準

 通過測試的器件可在高振動、溫度波動環境中保持穩定性，符合汽車行業對10-15年使用壽命的要求。

哪些器件需要做AEC-Q102板彎曲試驗？

根據AEC-Q102 Rev A標準，以下光電器件需進行板彎曲試驗：

- 發光器件：LED、激光二極管、發光數字管

- 光敏器件：光電二極管、光敏電阻、光電三極管

- 復合器件：光電耦合器、帶集成電路的LED模塊

- 其他：紅外光源、光電池、溫差發電器等

AEC-Q102板彎曲試驗方法及要求

1. 測試標準

 依據AEC-Q102-002標準，重點關注樣品物理完整性與電氣穩定性。

2. 試驗流程

 - 樣品準備：

 - 使用供應商提供的FR4板材，厚度符合標準要求。

 - 按JEDEC J-STD-020標準進行回流焊接，確保焊點質量。

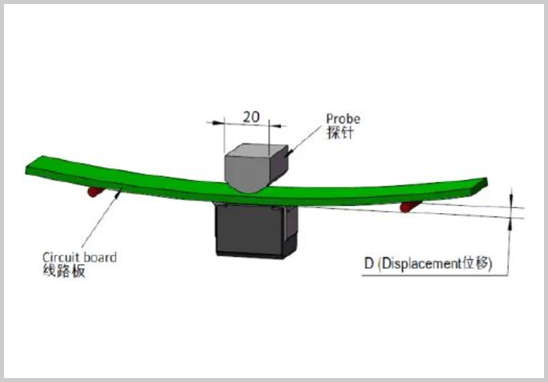

 - 設備要求：

 - 彎曲裝置需施加足夠力，使PCB彎曲≥2mm（或客戶指定值）。

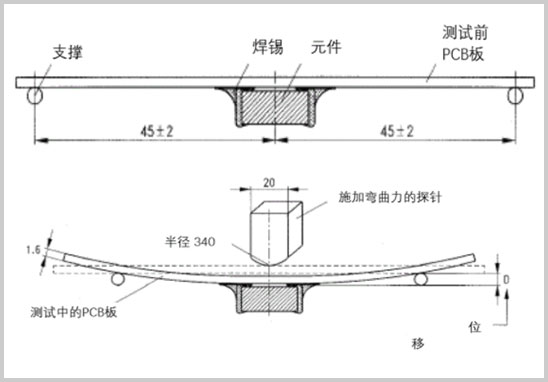

 - 測試步驟：

 1). 固定PCB，器件面朝下；

 2). 緩慢施力至目標彎曲弧度，維持60秒（±5秒）；

 3). 卸載應力后檢查結構損傷與電氣參數變化。

3. 判定標準

 - 無焊點斷裂、引腳變形或封裝開裂；

 - 電阻、電壓降等參數符合規格要求。

AEC-Q102板彎曲試驗報告辦理流程

1. 需求咨詢：提供器件型號、應用場景及測試需求；

2. 樣品提交：按標準要求準備樣品并寄送；

3. 測試實施：實驗室完成彎曲試驗及失效分析；

4. 報告簽發：測試完成后，7-10個工作日內提供CNAS認可報告，支持全球認證。

板彎曲試驗是車用光電器件通過AEC-Q102認證的“必修課”。廣東優科檢測認證憑借專業團隊與全項資質，為客戶提供高效、經濟的測試服務。若您需進一步了解測試費用、周期或標準細節，歡迎聯系我們的工程師團隊！
