文章來源 : 廣東優科檢測 發表時間：2025-02-28 瀏覽數量：
作為專業的第三方失效分析檢測機構，我司依托先進的檢測設備（如SEM、EDS、X-RAY、工業CT等）和資深工程師團隊，專注于貼片電阻失效分析服務，涵蓋PCB&PCBA、汽車電子、消費電子等領域。通過精準定位失效模式與機理，我們?yōu)榭蛻籼峁膯栴}診斷到改進方案的全流程技術支撐，助力提升產品可靠性與市場競爭力。
1. 明確失效原因：識別電阻開路、阻值漂移、短路等問題的根源，如材料缺陷、工藝異?；颦h(huán)境因素（硫化、熱應力等）。
2. 改進設計與工藝：通過失效機理分析，優化電阻結構設計、焊接工藝或保護涂層，避免同類問題復發。
3. 責任界定與風險規避：為生產、使用環節的爭議提供技術依據，明確責任歸屬，降低法律糾紛風險。
4. 提升產品可靠性：通過數據反饋完善質量控制體系，延長產品壽命，增強客戶信任。
| 分析類別 | 檢測內容 |
| 物理特性分析 | 外觀檢查（裂紋、氧化）、尺寸測量、引腳完整性評估、封裝缺陷檢測 |
| 電性能測試 | 阻值偏差、開路/短路測試、溫度系數（TCR）、耐壓與浪涌能力評估 |
| 材料與結構分析 | 電極成分（EDS）、內部空洞（X-RAY）、斷面分層（切片分析）、微觀形貌（SEM） |
| 環境適應性測試 | 濕熱循環、機械應力模擬、硫化/氧化加速試驗 |
1. 無損檢測技術：
- X-RAY透視：檢測內部焊接空洞、裂紋及電極結構缺陷。
- 聲學掃描顯微鏡（SAT）：定位封裝層間剝離或微裂紋。
2. 破壞性分析技術：
- 切片分析：觀察電阻內部材料分層、界面結合狀態。
- SEM/EDS聯用：分析斷口形貌（脆性/韌性斷裂）及元素污染（如Ag硫化）。
3. 電學診斷技術：
- I-V曲線測試：識別過流、過壓導致的膜層損傷。
- EMMI熱點檢測：定位漏電或局部過熱區域。
4. 環境模擬試驗：
- HAST加速老化：評估潮濕環境下的電解腐蝕風險。
1. 委托受理：客戶提交樣品及背景信息（失效現象、使用環境等），簽訂檢測協議。
2. 初步檢測：外觀檢查、電參數測試，篩選典型失效樣本。
3. 深度分析：根據初步結果選擇針對性方法（如SEM、EDS、切片等），明確失效機理。
4. 報告出具：7-15個工作日內提供詳細報告，包含失效原因、改進建議及數據圖譜。
5. 技術支持：免費解讀報告，協助制定工藝優化方案。
1. 技術領先：配備高精度設備（如聚焦離子束、透射電鏡），支持納米級缺陷分析。
2. 經驗豐富：團隊累計處理超千例電阻失效案例，涵蓋汽車電子、航空航天等高要求領域。
3. 高效響應：加急服務5個工作日內完成，支持遠程技術咨詢與進度跟蹤。
4. 權威認證：具備CMA、CNAS資質，報告全球認可。
5. 成本優化：提供階梯式報價，針對批量委托客戶提供專屬折扣。

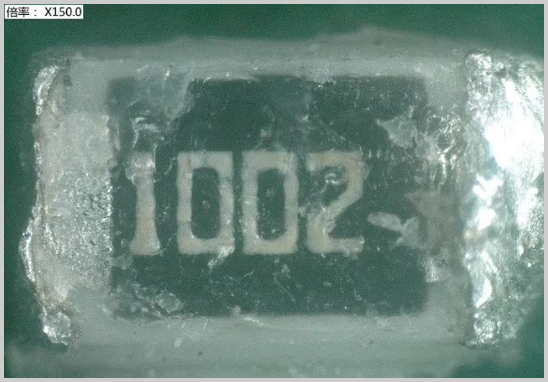

背景：某批次貼片電阻在生產中出現阻值異常，經我司檢測發現Ni層與保護膜結合不良，導致內層Ag電極溢出并與環境硫元素反應生成Ag?S，引發失效。
分析步驟：
1. X-RAY檢測：確認電極結構無機械損傷。

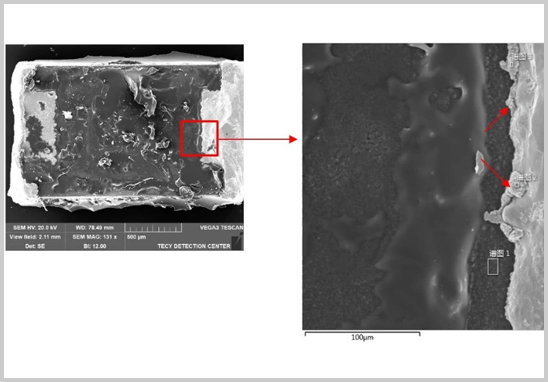

2. SEM/EDS表面分析：檢出Ag元素異常富集及硫化物成分。
3. 斷面分析：揭示Ag層缺失及界面間隙。
改進建議：優化保護膜工藝，采用抗硫化材料，加強三防涂層防護。
