AEC-Q101標準定義了半導體分立器件滿足車規最小應力測試的認證要求，還詳細地提供了測試項目及參考測試條件，旨在確定器件是否能通過規定的應力測試，包括加速應力測試，如HAST/UHAST/AC/H3TRB等。

優科檢測是專業第三方AEC-Q101認證機構，實驗室具備AEC-Q101標準CNAS全項測試資質和測試能力，接下來為大家介紹AEC-Q101認證HAST試驗。

AEC-Q101認證HAST試驗

試驗?zāi)康?/strong>

HAST（高加速溫度和濕度壓力試驗）是為了評估非密封封裝器件在潮濕環境中的可靠性。利用苛刻的溫、濕及偏置條件來加速水透過外部保護材料或者沿外部保護材料-金屬導體界面滲透；UHAST不施加偏置電壓，以保證能找出可能為偏壓所掩蓋的失效機理（如電偶腐蝕）。

試驗條件

注：

1. 應力激發與“85/85”穩態濕度壽命試驗(JESD22-A101)有相同的失效機理。

2. 對于在24小時或更短的時間內達到吸收平衡的器件，HAST試驗相當于在85oC/85%RH下至少達到1000小時。

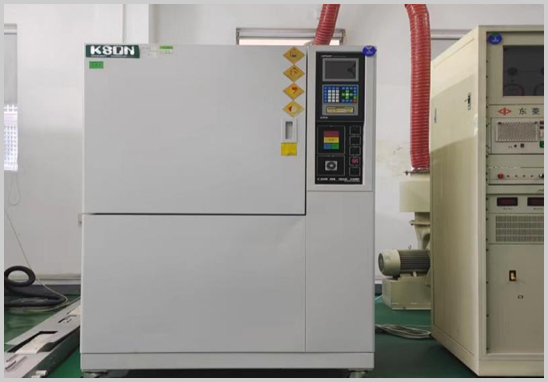

試驗設備

HAST試驗箱可以連續保持規定的溫度和相對濕度或壓力，同時在規定的偏置下為被測器件提供電氣連接（如需要），并保存試驗周期的相關曲線記錄，以驗證應力狀況，試驗箱用水應使用室溫下最小電阻率為1 MΩ?cm的去離子水。

試驗過程通電要求

UHAST/AC無需加偏壓，HAST/H3TRB需要加偏壓，加偏壓分為持續加壓和循環加偏壓。

1. 持續通電加偏壓：如果偏置當Tj溫度高于環境溫度≤10℃并且器件的散熱小于200mW時，采用直流偏置連續加偏壓

2. 循環加偏壓：在被測器件上加直流電壓，頻率要合適，占空比要周期。若偏置配置造成Tj溫度比環境溫度高10℃以上，則使用循環偏壓時，由于功耗加熱容易使水降低而妨礙水有關失效機制。對對于大多數塑料封裝的微電路，用50%的占空比循環DUT偏置是最佳的?！? mm厚的封裝的循環應力周期應為≤2小時，<2 mm厚的封裝應為≤30分鐘。推薦1小時通和1小時斷的循環偏置。

升降溫注意事項

1. H3TRB上升達到穩定的溫度和相對濕度條件的時間應小于3小時，要保證設備的溫度一直處于露點溫度以上，時刻避免應力作用下設備表面的凝結。實驗完成后降至常溫的過程要小于3個小時，保證應力作用下器件表面不會冷凝。

2. HAST/UHAST/AC在上升的第一部分降至輕微正壓（濕球溫度約為104℃）應足夠長但應少于3小時，應確保設備溫度始終在露點溫度之上，并始終避免在應力作用下使其表面凝結。試驗結束后下降到常溫過程應在3小時以內，以確保在應力條件下裝置表面不凝結。

功能檢查

試驗前后都要檢測外觀和電氣參數，電氣測試應在恢復常溫后的48小時內進行。對于試驗中間要檢查電氣參數，應在恢復常溫后盡快測試，然后再放入箱內試驗，最長不的超過96小時。
